Порядок монтажа кондиционера





Выбор места для монтажа
Внутренний и наружный блоки следует установить в зонах, удобных для подвода труб и электрических кабелей и защищенной от воздействия вибрации. Наружный блок следует установить в месте, защи­щенном от воздействия сильного ветра.

Внутренний блок

  • Место с хорошей вентиляцией воздуха
  • Место, где возможно равномерное распределение прохладного воздуха
  • Устанавливайте внутренний и внешний блоки таким образом, чтобы максимальная длина труб между блоками и разница в их высоте были в пределах, указанных на диаграмме установки блоков
  • Прочная стена, способная выдержать вес кондиционера
  • Место без проникновения прямых солнечных лучей
  • Место, удаленное более чем на 1 м от телевизора или радио (для предотвращения искажения изображения и возникновения шумов)
  • Место, максимально удаленное от флуоресцентных ламп и ламп накаливания (для нормального функционирования устройства дистанционного управления)
  • Место, удобное для замены фильтра

Внешний блок

  • Место, не подверженное воздействию сильного ветра
  • Непыльное место с хорошей вентиляцией воздуха
  • Место без проникновения прямых солнечных лучей и дождя
  • Место, где возникающий от работы внешнего блока шум и горячий воздух не причинит неудобств соседям
  • Прочная стена или подставка, которая может предотвратить шум и вибрацию
  • Место, где отсутствует вероятность утечки огнеопасного газа
  • Место, удобное для установки подставок под блок в случае монтажа блока на высоте
  • Место, удаленное от телевизора или радио более, чем на 3 м (для предовращения искажения изображения и возникновения шумов)
  • Устанавливайте кондиционер в горизонтальном положении

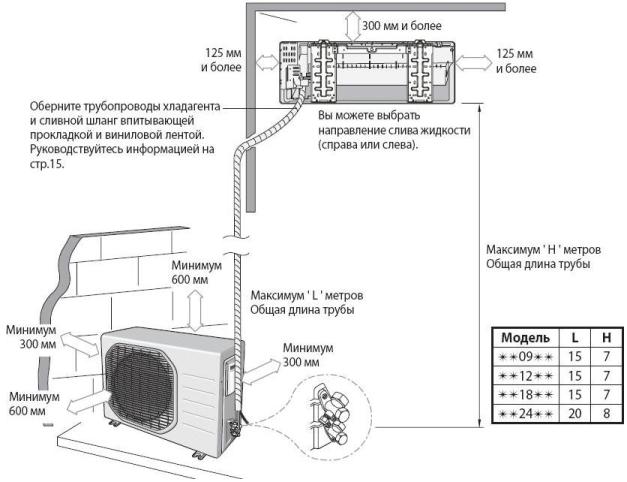

В процессе установки кондиционера руководствуйтесь следующими параметрами

расстояний и максимальными длинами.







Выбор места установки кондиционера


При установке кондиционеров промышленной серии, в которых перепад высот может быть большим, чем у бытовых кондиционеров, необходимо помнить: если перепад высот составляет 8 метров и более, то для обеспечения возврата масла в картер компрессора необходимо устанавливать маслоподъемные петли через каждые 6–7 метров. Маслоподъемные петли необходимо устанавливать не только в случае, когда внешний блок расположен выше внутреннего, но и когда реализована обычная схема установки - внутренний блок расположен выше наружнего блока.

При установке кондиционера избегайте следующих мест для предотвращения его возможных поломок:
Место хранения масел
Место с высоким содержанием соли, например, прибрежные зоны
Место выброса сульфидов
Прочие места со специфическим воздухом
Установка продукта должна быть выполнена квалифицированным специалистом. Лицо, выполняющее установку кондиционера, обязано внимательно ознакомиться с информацией по установке в целях обеспечения требуемой безопасности.
В целях предотвращения возгорания, взрыва, различного рода повреждений не устанавливайте кондиционер в опасных местах и не допускайте воздействия на него прямых солнечных лучей.
Не предпринимайте попыток самостоятельной (со стороны пользователя) установки кондиционера. Неправильная установка кондиционера может стать причиной возгорания, электрошока, утечки жидкости и падения кондиционера. Воспользуйтесь консультацией дилера или квалифицированного специалиста, специализирующегося на установке подобных кондиционеров.
Устанавливайте продукт в месте достаточно прочном для поддержки веса продукта. В случае установки продукта в недостаточно прочном для этого месте, существует вероятность его падения, что может стать причиной различных повреждений
Для подсоединения внутреннего и внешнего блоков используйте только определенные электропровода, прочно закрепите электропровода в соединительных частях клеммной коробки таким образом, чтобы предотвратить возникновение электрического напряжения в соединительных частях. Неправильного соединение или закрепление может стать причиной возгорания.
Не рекомендуется использовать удлинительный провод и одну розетку питания для подключения нескольких электроприборов. Неправильное соединение, поврежденная изоляция и превышение допустимого тока могут стать причиной электрошока или возгорания.
После завершения установки проверьте отсутствие утечки хладагента. В случае утечки хладагента внутреннего блока и попадания его на вентиляторный воздухонагреватель или печку, существует опасность возникновения вредных веществ.
Связанная с электричеством работа должна выполняться согласно правилам, указанным в руководстве по установке продукта. Недостаточная подача электротока, а также неправильное электросоединение могут стать причиной электрошока или возгорания.
Прочно закрепите крышку электроустройства на внутреннем и внешнем блоках. В противном случае, вероятно проникновение пыли и влажности, что может стать причиной электрошока и возгорания
В процессе установки кондиционера используйте только поставляемые с ним детали. Использование неразрешенных деталей может стать причиной телесных повреждений, утечки жидкости, электрошока, возгорания, падения кондиционера и т.д.
В процессе проведения работ с электроцепью и шнуром электропитания внутреннего блока обязательно отключите главное питание. В данном случае существует риск электрошока.
Проверьте соответствие главной цепи питания международным правилам безопасности. Проверьте наличие заземляющего провода надлежащего размера.
Проверьте отсутствие повреждений кондиционера, возникших при транспортировке. Установка поврежденного кондиционера запрещена. Все материалы, используемые при изготовлении кондиционера, и упаковочные материалы к нему должны быть экологически безопасными и возможными для дальнейшей переработки. Переработка упаковочных материалов должна выполняться в соответствии с установленными национальными нормами. Данный кондиционер представляет собой систему кондиционирования воздуха, содержащую хладагент. Утилизация кондиционера должна выполняться только квалифицированным специалистом. После истечения срока эксплуатации кондиционера работу по его надлежащей утилизации поручите дилеру или специализирующейся в данной области организации.
Проверьте напряжение и частоту главного источника электропитания, а также правильность его соединения с кондиционером. Убедитесь, что выполнено разъединение проводов с сохранением надлежащих размеров и проверьте наличие установленных предохранительных выключателей.
Не предпринимайте попыток самостоятельного ремонта, перемещения, модификации, повторной установки кондиционера. В целях предотвращения вероятности электрошока и возгорания кондиционер должен быть установлен квалифицированным специалистом. Подключите кондиционер к одиночной розетке основного питания. Не используйте розетку одновременно для подачи питания к другим электроприборам. Перед подсоединением кондиционера к системе электропитания получите разрешение квалифицированного специалиста по соответствующей установке.
Заземление кондиционера. Не выполняйте заземление к газовой трубе, водопроводу, громоотводу, телефонному аппарату. Неправильное заземление может стать причиной электрошока. Не устанавливайте кондиционер в месте утечки огнеопасного газа по причине опасности взрыва. В зависимости от места установки кондиционера (место с повышенной влажностью) установите выключатель утечки на землю. В противном случае, существует опасность электрошока.
Закрепите конусную гайку с помощью динамометрического ключа как указано в руководстве по установке. В случае чрезмерной затяжки гайки существует опасность возникновения неисправности в работе кондиционера после истечения длительного времени, а также вероятна утечка хладагента. Для предотвращения телесных повреждений от соприкосновения с вентилятором внутреннего блока устанавливайте данный блок на высоте более 2,5м от поверхности пола.
Кондиционер воздуха должен быть установлен в соответствии с национальным электротехническими нормами.
Измерение максимальной потребляемой мощности и тока выполняется в соответствии со стандартами Международной электротехнической комиссии, а потребляемой мощности и тока согласно стандартам МОС (Международная Организация по Стандартизации).
Надлежащим образом выполните работу по установке труб и дренажной системы в соответствии с правилами в руководстве по установке кондиционера. В противном случае, существует опасность утечки жидкости из кондиционера.


Высверливание отверстий в стене

В стене следует выполнить отверстия для прокладки труб и кабелей. Диаметр отверстий должен со­ставлять 60-65 мм.
Крепление внутреннего и наружного блоков
 Установите внутренний/наружный блок на прочную надежную опору. Недостаточная прочность опоры может стать причиной падения внутреннего/наружного блока. При монтаже наружного блока над троту­аром или проходом установите его на высоте не менее 2 м. Наружный блок должен быть установлен так, чтобы выпускаемый из него горячий воздух не беспокоил соседей.
Монтаж трубопроводов
Отрежьте трубы ровно с помощью трубореза и удалите заусенцы.
Развальцовывать трубу можно до тех пор, пока не нарушается ее целостность. Для закручивания гаек используйте динамометрический ключ.
 Момент затяжки и глубина

Наружный диаметр (D)

Момент затяжки (кгс-см)

Глубина (А)

6,35 мм (1/4")

140~170

1,3 мм

9,52 мм (3/8")

250~280

1,8 мм

12,70 мм (1/2")

380~420

2,0 мм

15,88 мм (5/8")

440~480

2,2 мм

19,05 мм (3/4")

990~1210

2,2 мм







Проверка герметичности
Для проверки герметичности используйте инертный газ (например, азот). Для обнаружения течей ис­пользуйте мыльный раствор или другую подходящую для этого жидкость.
Монтаж дренажной трубы и шланга
Установите дренажный шланг под уклоном, обеспечивающим отвод конденсата самотеком. Убедитесь, что вода беспрепятственно стекает по шлангу.
Электромонтаж и заземление
Все электрические соединения должны быть выполнены строго в соответствии с требованиями ПУЭ.
Пробное включение кондиционера и завершение монтажа
По завершении монтажа убедитесь, что все операции были выполнены правильно, включите кондицио­нер и объясните клиенту, как пользоваться агрегатом.
Дозаправка и откачка хладагента

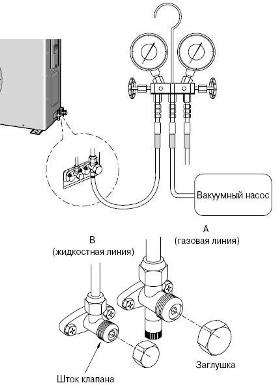

Вакуумирование системы с помощью вакуумного насоса

1.     Присоедините трубы холодильного контура к соответствующим запорным клапанам наружного блока и затяните накидные гайки.
2.     С помощью заправочного шланга соедините сервисный штуцер (3/8") газовой линии со стороной низкого давления манометрического коллектора. Центральный штуцер манометрического коллектора соедините с вакуумным насосом, как показано на рисунке.
3.     Откройте клапан стороны низкого давления манометрического коллектора, повернув его против часовой стрелки.
4.        Включите вакуумный насос и убедитесь по манометру, что давление начало понижаться. (Приблизительно через 30 мин давление должно стабилизироваться. Отключите вакуумный насос. Закройте клапан стороны низкого давления манометрического коллектора, повернув его по часовой стрелке. Отсоедините шланг от клапана со стороны низкого давления манометрического коллектора).
5.        Откройте запорные клапаны газовой и жидкостной линий.
6.        Установите заглушки на 2-х ходовой и 3-х хо­довой клапаны. Закройте заглушкой сервисный штуцер 3-х ходового клапана.
7.     Убедитесь в отсутствии утечек. Наиболее веро­ятны утечки газа из-под заглушек 3-х ходового клапана и сервисного штуцера

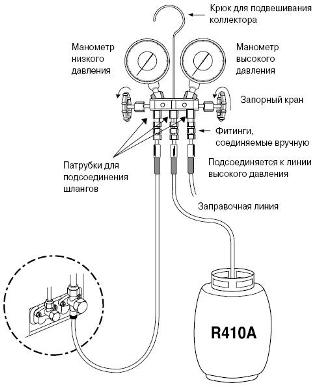

Порядок дозаправки холодильного контура хладагентом
Дозаправка кондиционера производится, если при монтаже или во время эксплуатации агрегата про­изошла утечка хладагента.

1.        Выполните вакуумирование холодильного контура (только для новых агрегатов).
2.     Закройте 3-х ходовой клапан, повернув его по часовой стрелке. Соедините сторону низкого давления манометрического коллектора с сервисным штуцером и откройте 3-х ходовой клапан.
3.     Подсоедините к манометрическому коллектору баллон с хладагентом.
4.     Включите кондиционер в режиме охлаждения.
5.     Проверьте по манометру давление хладагента на стороне низкого давления коллектора.
При работе в номинальном режиме давление должно составлять 14-16 кг/см2.
6.     Откройте баллон с хладагентом и выполняйте заправку до тех пор, пока давление не достигнет вышеуказанного значения. Хладагент следует подавать в систему постепенно, небольшими порциями. Регулируйте подачу хладагента правым запорным краном.
7.     Отключите кондиционер.
8.     Закройте 3-х ходовой клапан, отсоедините манометрический коллектор, затем снова откройте 3-х ходовой клапан.
9.     Установите заглушки на все клапаны.

 Порядок откачки хладагента
Откачка хладагента производится перед заменой испарителя или перемещением агрегата.

1.        Снимите заглушки 2-х ходового и 3-х ходового клапанов.
2.     Закройте 3-х ходовой клапан, повернув его по часовой стрелке. Соедините сторону низкого давления манометрического коллектора с сервисным штуцером и откройте 3-х-ходовой клапан.
3.     Включите кондиционер в режиме охлаждения. Убедитесь, что компрессор работает.
4.        Закройте 2-х ходовой клапан, повернув его по часовой стрелке.
5.     После того, как манометр покажет «0», закройте 3-х ходовой клапан, повернув его по часовой стрелке.
6.     Отключите кондиционер.
7.     Установите заглушки на все клапаны.

Демонтаж кондиционера
Перед перемещением кондиционера выполните следующие операции:

•     Откачайте хладагент (см. выше).
•     Отсоедините кабель электропитания.
•     Отсоедините сигнальные кабели от внутреннего и наружного блоков.
•     Открутите накидные гайки и отсоедините трубы холодильного контура от внутреннего блока. Во избежание попадания посторонних предметов в трубы, закройте их концы заглушками или виниловыми пробками.
•     Отсоедините трубы холодильного контура от наружного блока. Во избежание попадания посторонних предметов в трубы, закройте их концы заглушками или виниловыми пробками.
•     Стараясь не сминать, демонтируйте соединительные трубы. Сохраните их вместе с электрическими кабелями для возможного использования в будущем.
•     Перенесите внутренний и наружный блоки на новое место.
•     Снимите монтажную раму внутреннего блока и установите ее в новом месте.
