Электрические котлы
Электрические отопительные котлы предназначены для отопления любых помещений: индивидуальных домов, коттеджей, дач, магазинов, складов, гаражей, АЗС и т.п. в качестве основного или резервного источника теплоснабжения.
Электрические котлы конструктивно гораздо проще, чем газовые. Они не нуждаются в постоянном обслуживании, кроме того, они экологически безвредны и безопасны.
Электрический котел - достаточно простое устройство. Основными его элементами являются: теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), а также блок управления и регулирования. Кроме наиболее распространенных ТЭНовых котлов, существуют еще электродные.
Главным достоинством электрических котлов являются возможность автоматизации работы котла и простота поддержания заданной температуры в помещении. Кроме того, электрические котлы имеют невысокую цену, характеризуются простым монтажом, легки и компактны - для них нет необходимости выделять отдельное помещение (котельную).

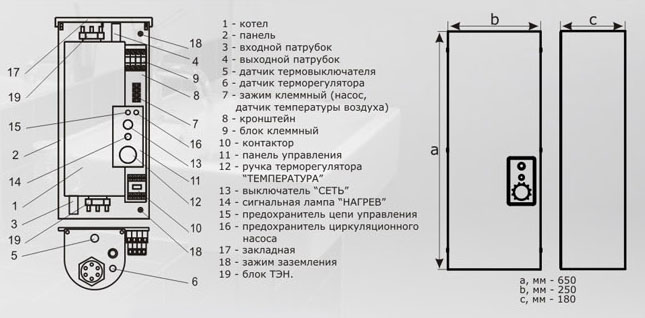

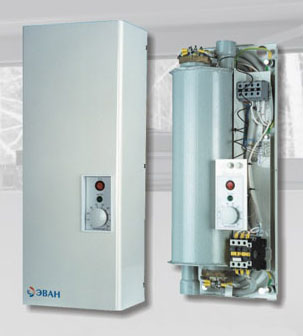

Класс Стандарт
Стационарный электроотопительный прибор, предназначенный для отопления жилых, 6ытовых,производственных и других помещений
 |
- Простота монтажа, управления и технического обслуживания
- Единый корпус
- Блочные ТЭНЫ из нержавеющей стали
- Гарантия надежной работы при изменении напряжения питающей сети ±10% от номинального значения
- Плавная регулировка температуры теплоносителя термостатом
- Двойная защита от перегрева
- Колодка для подключения циркуляционного насоса и датчика температуры воздух
|
Рабочее давление о котле, не более |
0,3 МПа (3,0 атм.) |
Испытательное давление котла на производстве |
0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более |
0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя |
30-85°С |
Температура срабатывания аварийного датчика с самовозвратом |
92±3°С |
КПД прибора |
93% |
Гарантийный срок эксплуатации прибора |
18 месяцев |
Технические характеристики
Марка |
ЭВАН С1 5 |
ЭВАН С1 6 |
ЭВАН С1 7,5 |
ЭВАН С1 9 |
ЭВАН С1 12 |
ЭВАН С1 15 |
ЭВАН С1 18 |
ЭВАН С1 24 |
ЭВАН С1 30 |
Мощность, кВт |
5 |
6 |
7,5 |
9 |
12 |
15 |
18 |
24 |
30 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
50 |
60 |
75 |
90 |
120 |
150 |
180 |
240 |
300 |
Рабочее напряжение, В, ±10% |
220 |
220 |
220/380 |
220/380 |
380 |
380 |
380 |
380 |
380 |
Количество блоков ТЭН, шт. |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
Количество ТЭН в блоке, шт. |
1 |
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
Мощность одного ТЭНа, кВт |
5 |
6 |
2,5 |
3 |
4 |
5 |
3 |
4 |
5 |
Напряжение ТЭН, В |
220 |
220 |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
Сечение жилы (медь), мм2 |
4 |
4 |
6/2,5 |
6/2,5 |
4 |
4 |
6 |
10 |
10 |
Диаметр патрубка G" |
1? |
Вес, кг не более |
20 |
20 |
20 |
20 |
20 |
20 |
24 |
24 |
24 |
Класс Комфорт

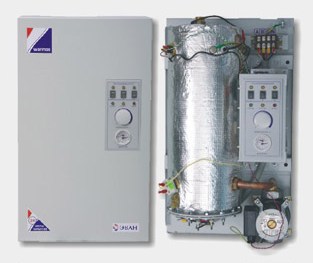

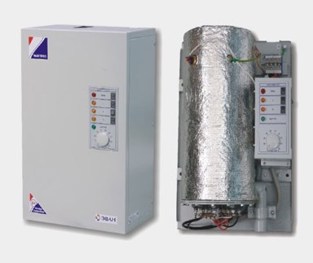

Электроотопительные котлы Класс "КОМФОРТ" WARMOS 5-60
Стационарный электроотопительный прибор, предназначенный для отопления жилых, 6ытовых,производственных и других помещений
- 2х-3х ступенчатое изменение мощности
- Плавное регулирование температуры теплоносителя термостатом в диапазоне 30-85°С
- Двойная защита от перегрева
- тэны из нержавеющей стали
- Световая индикация режимов работы
- Гарантия надежности работы при изменении напряжения питающей сети +10% от номинального значения
- Колодка для подключения циркуляционного насоса и датчика температуры воздуха в помещении
- Возможность использования прибора э системе "теплый пол"
- Узел нагрева в теплоизоляции
- Гарантийный срок от производителя 24 месяца
|
|
Рабочее давление о котле, не более |
0,3 МПа (3,0 атм.) |
Испытательное давление котла на производстве |
0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более |
0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя |
30-85°С |
Температура срабатывания аварийного датчика с самовозвратом |
92±3°С |
КПД прибора, не менее |
93% |
Гарантийный срок эксплуатации прибора |
24 месяца |

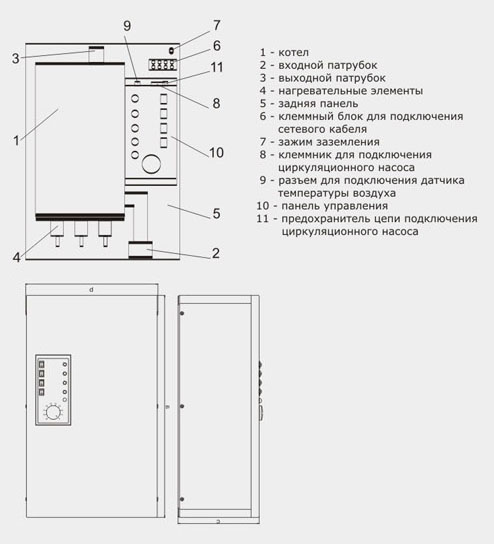

Устройство приборов
Технические характеристики
Марка |
WARMOS 5 |
WARMOS 7,5 |
WARMOS 9,45 |
WARMOS 12 |
WARMOS 15 |
WARMOS 18 |
WARMOS 24 |
WARMOS 30 |
Мощность, кВт |
5,1 |
7,5 |
9,45 |
12 |
15 |
18 |
24 |
30 |
Рабочее напряжение, В, ±10% |
220 |
220/380 |
380 |
380 |
380 |
380 |
380 |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
50 |
75 |
95 |
120 |
150 |
180 |
240 |
300 |
Аварийный датчик температуры |
Тип |
TM108 |
t°С |
92±3 |
Мощность ступени, кВт |
1 |
1,7 |
2,5 |
3,15 |
4 |
5 |
6 |
8 |
10 |
2 |
1,7 |
2,5 |
3,15 |
4 |
5 |
6 |
8 |
10 |
3 |
1,7 |
2,5 |
3,15 |
4 |
5 |
6 |
8 |
10 |
Габаритные размеры, мм a/b/c |
590x310x160 |
635x380x245 |
Вес, кг |
17 |
27 |
Диаметр патрубка, G` |
1? |
Сечение жилы питающего кабеля, медь, мм |
4 |
6/2,5 |
2,5 |
4 |
4 |
6 |
10 |
10 |
Марка |
WARMOS 36 |
WARMOS 42 |
WARMOS 48 |
WARMOS 54 |
WARMOS 60 |
Мощность, кВт |
36 |
42 |
48 |
54 |
60 |
Рабочее напряжение, В, ±10% |
380 |
380 |
380 |
380 |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
360 |
420 |
480 |
540 |
600 |
Аварийный датчик температуры |
Тип |
|
t°С |
|
Мощность ступени, кВт |
1 |
18 |
24 |
24 |
30 |
30 |
2 |
18 |
24 |
24 |
30 |
30 |
3 |
|
|
|
|
|
Габаритные размеры, мм a/b/c |
620x450x300 |
Вес, кг |
41 |
Диаметр патрубка, G` |
|
Сечение жилы питающего кабеля, медь, мм |
10 |
16 |
16 |
25 |
25 |

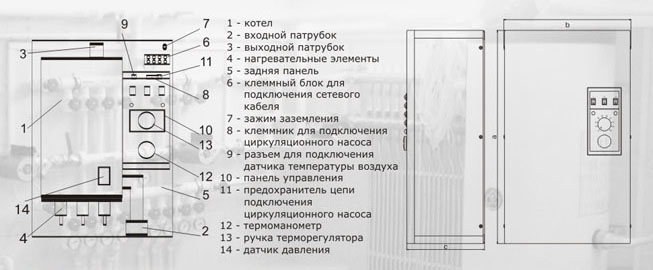

Электроотопительные котлы Класс "КОМФОРТ" WARMOS-M 7,5-30
Стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых,производственных и других помещений
 |
- Новый уровень комфорта и безопасности
- Датчик давления исключает работу котла без теплоносителя
- Визуальный контроль температуры в котле и давления в системе отопления
- Автоматическое восстановление работоспособности при достижении рабочих параметров
давления и температуры
- Работа в системах отопления с естественной или принудительной циркуляцией теплоносителя
- Возможность использования в открытой системе отопления
- Устойчивая работа с пониженным напряжением сети обеспечена низковольтной автоматикой со схемой стабилизации питающего напряжения в цепях управления 12В
- ТЭНы из нержавеющей стали и дополнительной герметизацией 8 качестве нагревательных элементов
- Оптимальное энергопотребление и снижение затрат на электроэнергию до 40% за счет точного отслеживания заданной температуры с помощью термостата с сильфоном и группой переключающих контактов
- Возможность регулировки температуры в помещении с помощью выносного комнатного термостата обеспечивает экономию электроэнергии более 15%
|
Рабочее давление о котле, не более |
0,3 МПа (3,0 атм.) |
Испытательное давление котла на производстве |
0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более |
0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя |
30-85°С |
Температура срабатывания аварийного датчика с самовозвратом |
92±3°С |
КПД прибора, не менее |
93% |
Гарантийный срок эксплуатации прибора |
24 месяца |
Технические характеристики
Марка |
WARMOS-M 7,5 |
WARMOS-M 9,45 |
WARMOS-M 12 |
Мощность, кВт |
7,5 |
9,45 |
12 |
Рабочее напряжение, В, ±10% |
220/380 |
380 |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
75 |
95 |
120 |
Мощность ступени, кВт |
1 |
2,5 |
3,15 |
4 |
2 |
2,5 |
3,15 |
4 |
3 |
2,5 |
3,15 |
4 |
Габаритные размеры, мм a/b/c |
635x380x245 |
Вес, кг |
27 |
Диаметр патрубка G` |
1? |
Сечение жилы питающего кабеля, медь, мм2 |
6/2,5 |
2,5 |
4 |
Номинальный ток аппарата защиты, А |
40/16 |
25 |
25 |
Марка |
WARMOS-M 15 |
WARMOS-M 18 |
WARMOS-M 24 |
WARMOS-M 30 |
Мощность, кВт |
15 |
18 |
24 |
30 |
Рабочее напряжение, В, ±10% |
380 |
380 |
380 |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
150 |
180 |
240 |
300 |
Мощность ступени, кВт |
1 |
5 |
6 |
8 |
10 |
2 |
5 |
6 |
8 |
10 |
3 |
5 |
6 |
8 |
10 |
Габаритные размеры, мм a/b/c |
|
Вес, кг |
|
Диаметр патрубка G` |
|
Сечение жилы питающего кабеля, медь, мм2 |
4 |
6 |
10 |
10 |
Номинальный ток аппарата защиты, А |
31,5 |
40 |
50 |
63 |
Класс Люкс

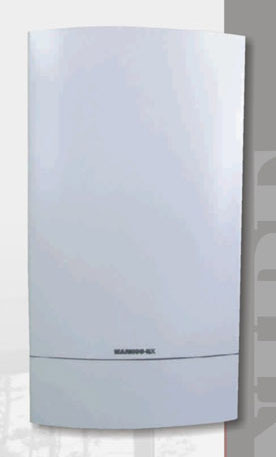

Электроотопительные котлы Класс "ЛЮКС" WARMOS QX
1. Функциональные возможности мини-котельной
- Встроенный циркуляционный насос
- Расширительная емкость закрытого типа (экспанзомат объемом 12 литров)
- Предохранительный клапан и автоматический воздухоотводчик
2. Высокая надежность и увеличенный ресурс
- Блоки ТЭН из нержавеющей стали
- Ротация блоков ТЭН и коммутирующих реле
- Временная задержка включения-отключения ступеней мощности
- Равномерное распределение нагрузки по фазам при использовании неполной мщности
3. Удобство использования и комфорт
- Работа в автоматическом и ручном режиме
- Панель управления с блоком цифровой индикации режимов работы
- Визуальный контроль заданной и текущей температуры теплоносителя
- Индикация значения средней потребляемой мощности в течение последних 15 минут
- Недельный программатор температуры воздуха в помещении
4. Экономичность
- Энергопотребление по заданной программе
- Трехступенчатое изменение мощности и регулировка температуры теплоносителя в диапазоне ЗО-85°С
- Теплоизоляция корпуса котла
5. Безопасность эксплуатации и многоуровневая защита
- Защита от короткого замыкания и перегрузки
- Датчик предельной температуры
- Датчик протока теплоносителя
- Контроль минимального и максимального давления
- Автоматическое переключение управления на работающую фазу
- Звуковая и световая сигнализация работы котла в нестандартной ситуации
6. Эффективная система самодиагностики
- Определение и индикация кода неисправности
- Предварительное осведомление сервисной службы о причинах отказа
- Возможность набора статистики отказов в ручном режиме
7. Гарантия - 24 месяца
Электроотопительные котлы Класс "ЛЮКС" WARMOS QX 7,5-27Стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений

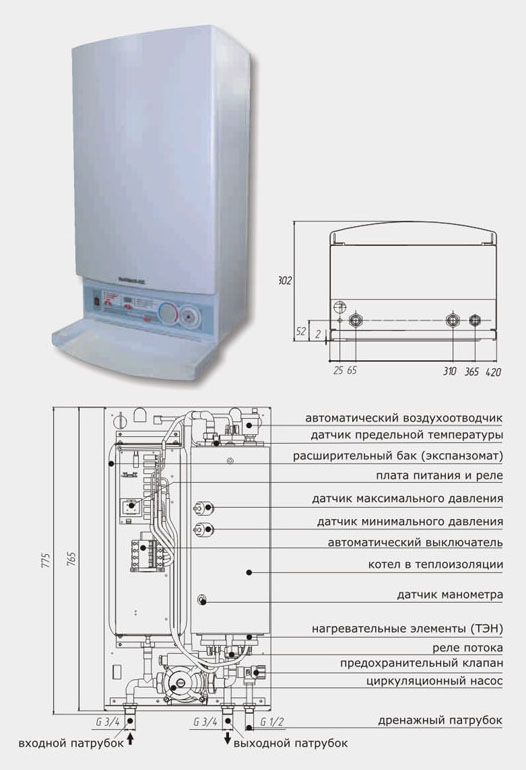

Устройство приборов
Испытательное давление котла на производстве |
0,6 МПа (6,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более |
0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя |
30-85°С |
Температура срабатывания аварийного датчика с самовозвратом |
92±3°С |
КПД прибора, не менее |
93% |
Гарантийный срок эксплуатации прибора |
24 месяца |
Технические характеристики
Марка |
WARMOS QX-7,5 |
WARMOS QX-9 |
WARMOS QX-12 |
WARMOS QX-15 |
WARMOS QX-18 |
WARMOS QX-22,5 |
WARMOS QX-27 |
Мощность, кВт |
7,5 |
9 |
12 |
15 |
18 |
22,5 |
27 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
75 |
90 |
120 |
150 |
180 |
230 |
270 |
Рабочее давление системы, МПа |
0,12-0,3 |
Мощность ступени, кВт |
1 |
2,5 |
3 |
4 |
5 |
6 |
7,5 |
9 |
2 |
2,5 |
3 |
4 |
5 |
6 |
7,5 |
9 |
2 |
2,5 |
3 |
4 |
5 |
6 |
7,5 |
9 |
Давление срабатывания датчика минимального давления, МПа |
0,01 |
Давление срабатывания датчика макимального давления, МПа |
0,35 |
Циркуляционный насос |
DAB Va55/130 |
Диапазон измерения давления манометром, МПа |
0-0,4 |
Пропускная способность реле протока, л/мин |
7 |
Габаритные размеры ширина/высота/глубина, мм |
420x775x302 |
Вес, кг |
41 |
Класс Профессионал

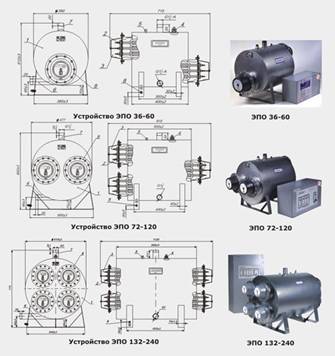

Электроотопительные котлы Класс "ПРОФЕССИОНАЛ" ЭПО 36-240
Стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений.
Рабочее давление о котле, не более |
0,3 МПа (3,0 атм.) |
Испытательное давление котла на производстве |
0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более |
0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя |
30-85°С |
Температура срабатывания аварийного датчика с самовозвратом |
92±3°С |
КПД прибора, не менее |
93% |
Гарантийный срок эксплуатации прибора |
18 месяцев |
Устройство приборов
1 - корпус котла
2 - ТЭН
3 - защитный кожух
4 - температурное реле
5 - датчик терморегулятора
6 - входной патрубок
7 - выходной патрубок
8 - зажим М8 для нулевого защитного проводника РЕ
9 - крышка
Все котлы комплектуются многоступенчатыми пультами управления.
Технические характеристики
|
Двухфланцевые |
Марка |
ЭПО 36А |
ЭПО 36Б |
ЭПО 42А |
ЭПО 42Б |
ЭПО 48А |
ЭПО 48Б |
ЭПО 54 |
ЭПО 60 |
Мощность, кВт |
36 |
36 |
42 |
42 |
48 |
48 |
54 |
60 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
360 |
360 |
420 |
420 |
480 |
480 |
540 |
600 |
Рабочее давление системы, МПа |
0,3 |
Давление опрессовки котла (заводское), МПа |
0,5 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
|
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность фланца, кВт |
1 |
18 |
24 |
30 |
24 |
30 |
24 |
30 |
30 |
2 |
18 |
12 |
12 |
18 |
18 |
24 |
24 |
30 |
Габаритные размеры пульта, мм a/b/c |
210x380x180 |
310x430x185 |
Вес котла, кг |
27 |
Вес пульта не более, кг |
10 |
|
Трехфланцевые |
Марка |
ЭПО 72А |
ЭПО 72Б |
ЭПО 72В |
ЭПО 84 |
Мощность, кВт |
72 |
72 |
72 |
84 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
720 |
720 |
720 |
840 |
Рабочее давление системы, МПа |
0,3 |
Давление опрессовки котла (заводское), МПа |
0,5 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность фланца, кВт |
1 |
30 |
30 |
24 |
30 |
2 |
30 |
24 |
24 |
30 |
3 |
12 |
18 |
24 |
24 |
Габаритные размеры пульта, мм a/b/c |
300x500x230 |
Вес котла, кг |
65 |
Вес пульта не более, кг |
15 |
|
Четырехфланцевые |
Марка |
ЭПО 96А |
ЭПО 96Б |
ЭПО 108А |
ЭПО 108Б |
ЭПО 120 |
Мощность, кВт |
96 |
96 |
108 |
108 |
120 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
960 |
960 |
1080 |
1080 |
1200 |
Рабочее давление системы, МПа |
0,3 |
Давление опрессовки котла (заводское), МПа |
0,5 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность фланца, кВт |
1 |
30 |
24 |
30 |
30 |
30 |
2 |
30 |
24 |
30 |
30 |
30 |
3 |
18 |
24 |
30 |
24 |
30 |
4 |
18 |
24 |
18 |
24 |
30 |
Габаритные размеры пульта, мм a/b/c |
660x810x500 |
Вес котла, кг |
65 |
Вес пульта не более, кг |
20 |
|
Пятифланцевые |
Шестифланцевые |
Марка |
ЭПО 132 |
ЭПО 144 |
ЭПО 156 |
ЭПО 168 |
ЭПО 180 |
Мощность, кВт |
132 |
144 |
156 |
168 |
180 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
1320 |
1450 |
1560 |
1680 |
1800 |
Рабочее давление системы, МПа |
0,3 |
Давление опрессовки котла (заводское), МПа |
0,5 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность фланца, кВт |
1 |
30 |
30 |
30 |
30 |
30 |
2 |
30 |
30 |
30 |
30 |
30 |
3 |
30 |
30 |
30 |
30 |
30 |
4 |
24 |
30 |
30 |
30 |
30 |
5 |
18 |
24 |
18 |
30 |
30 |
6 |
|
|
18 |
18 |
30 |
Габаритные размеры пульта, мм a/b/c |
1055x615x325 |
Вес котла, кг |
130 |
Вес пульта не более, кг |
50 |
|
Семифланцевые |
Восьмифланцевые |
Марка |
ЭПО 192 |
ЭПО 204 |
ЭПО 216 |
ЭПО 228 |
ЭПО 240 |
Мощность, кВт |
192 |
204 |
216 |
228 |
240 |
Рабочее напряжение, В, ±10% |
380 |
Отапливаемая площадь (м2), при высоте потолка 2,7м |
1920 |
2040 |
2160 |
2280 |
2400 |
Рабочее давление системы, МПа |
0,3 |
Давление опрессовки котла (заводское), МПа |
0,5 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность фланца, кВт |
1 |
30 |
30 |
30 |
30 |
30 |
2 |
30 |
30 |
30 |
30 |
30 |
3 |
30 |
30 |
30 |
30 |
30 |
4 |
30 |
30 |
30 |
30 |
30 |
5 |
30 |
30 |
30 |
30 |
30 |
6 |
24 |
30 |
30 |
30 |
30 |
7 |
18 |
24 |
18 |
30 |
30 |
8 |
- |
- |
18 |
18 |
30 |
Габаритные размеры пульта, мм a/b/c |
1055x615x325 |
Вес котла, кг |
130 |
Вес пульта не более, кг |
50 |
Электроотопительные котлы Класс "ПРОФЕССИОНАЛ" ЭПО-300, -360, -420, -480
В состав прибора входят:
Котел в теплоизоляции, блок комутации силовой нагрузки, блок управления, панель подключения внешних устройств, съемный модуль, укомплектованный реле протока, предохранительным клапаном и манометром.
В корпусе котла установлены:
Автоматический воздухоотводчик, аварийный самовозвратный термовыключатель в виде температурного реле, аварийное реле минимального и максимального давления. На входном и выходном патрубках установлены датчики рабочей температуры теплоносителя.
Функциональные возможности электрических котлов такого класса предусматривают:
- четырехступенчатый выбор мощности
- регулировку температуры теплоносителя в диапазоне от 35 до 85 градусов
- временную задержку включения и отключения ступеней мощности
- ограничение мощности в зависимости от разницы температур теплоносителя на выходе котла и заданной температуры
- режим быстрого разогрева при первоначальном пуске
- ротацию используемых блоков ТЭН и коммутационных элементов при частичном использовании мощности
- аварийную блокировку при превышении температурой теплоносителя заданного значения, при падении и повышении давления, при отсутствии циркуляции (сухое включение, завоздушивание, остановка циркуляционного насоса)
- защиту ТЭНовых секций и элементов управления от токов короткого замыкания и перегрузок
- индикацию неисправности коммутирующих элементов
- возможность подключения устройств дистанционной индикации отказов и датчика температуры воздуха в отапливаемом помещении
Технические характеристики ЭПО 300-480
Марка |
ЭПО-300 |
ЭПО-360 |
ЭПО-420 |
ЭПО-480 |
Мощность, кВт |
300 |
360 |
420 |
480 |
Рабочее напряжение, В, ±10% |
380 |
Рабочее давление системы, МПа |
0,1-0,3 |
Давление опрессовки котла (заводское), МПа |
0,6 |
Рабочий датчик температуры |
Тип |
ДТ405215 |
Диапазон регулировки, Т°С |
|
30-85 |
Аварийный датчик температуры |
Тип |
TM108 |
T°С |
92±3 |
Мощность ступени, кВт |
1 |
120 |
120 |
120 |
120 |
2 |
60 |
120 |
120 |
120 |
3 |
60 |
60 |
120 |
120 |
4 |
60 |
60 |
60 |
120 |
Напряжение ТЭН, В |
380 |
Мощность одного блока ТЭН |
15 |
Давление срабатывания датчика минимального давления, МПа |
0,08 |
Давление срабатывания датчика максимального давления, МПа |
0,35 |
Габаритные размеры (ширина, высота, глубина), мм |
1360x905x1060 |
Вес прибора не более, кг |
380 |
|
