саморегулируемый греющий кабель

Системы антиобледенения. Саморегулирующийся кабель >>>

Производство: Южная Корея.

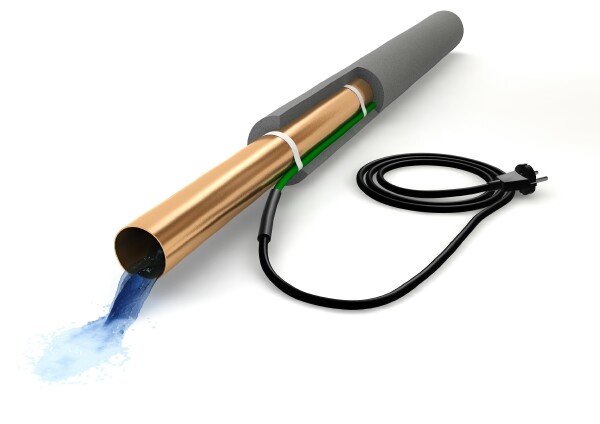

Обогрев труб. Cаморегулирующийся греющий кабель xLayder >>>

Производство: Южная Корея.

Саморегулирующийся греющий кабель (греющий кабель) >>>

Производство: Южная Корея.

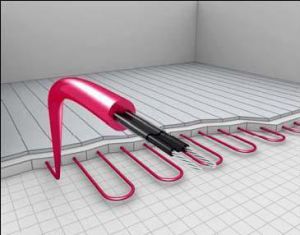

Саморегулирующийся карбоновый кабель. Греющие кабели FINE KOREA применяются для устройства теплых полов, а также являются надежной защитой от замерзания и наледи кровли, водостоков, желобов, водопроводов, резервуаров, трубопроводов (обычные и взрывоопасные зоны), емкостей.

Саморегулирующийся кабель для обогрева трубопроводов и кровли

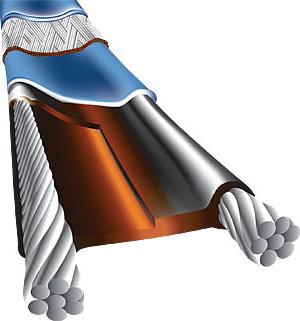

саморегулируемый греющий кабель - это ленточный электрический нагреватель с параллельными проводниками разделенных тепловыделяющей полимерной полупроводниковой матрицей. Проводящий материал сердцевины греющего кабеля - тепловыделяющая полимерная матрица, представляет собой непрерывный греющий элемент, что позволяет обрезать кабель в любом месте, исключая образование холодных зон, увеличивает или уменьшает выработку тепла в ответ на изменения температуры окружающей среды. Фактически каждый участок саморегулируемый греющий кабель "приспосабливается" к окружающим именно его внешним условиям. Линейное тепловыделение - от 16 до 60 Вт/м. Тепловыделение нормируется для стандартизованных условий и обычно входит в наименование кабеля. На практике это означает что система на основе "самрега" не может перегреться в принципе - если ограничить теплоотдачу на определенном его участке, этот участок совершенно самостоятельно снизит температуру нагрева, в то время как остальная площадь системы будет работать в том же режиме. Два слоя изоляции саморегулирующегося нагревательного кабеля обеспечивают диэлектрическую прочность, влагоустойчивость, защиту от ударных  нагрузок и истирания, а так же защиту от химических воздействий.

Саморегулирующиеся кабеля дороже резистивных кабелей, однако, при разумном проектировании, стоимость систем на их основе превышает стоимость системы на резистивных кабелях лишь на 15-25%, поскольку требуется меньше распределительных кабелей и весьма экономно используется греющий кабель. Кроме того, эти системы более надежны и экономичны.

Будьте всегда с водой…

греющий кабель для водопровода купить в иркутске можно у нас АНГАРАЭНЕРГО.

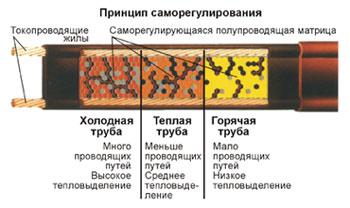

Принцип работы саморегулируемый греющий кабель

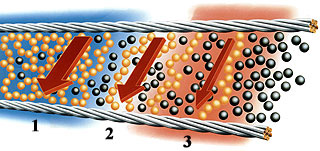

Когда холодно, материал греющего элемента сжимается, создавая при этом множество токопроводящих дорожек из углеродного материала, снижая тем самым электрическое сопротивление. При прохождении через греющий элемент электрического тока происходит выделение тепловой энергии.

В более теплых участках саморегулируемый греющий кабель материал греющего элемента расширяется, сокращая при этом число токопроводящих дорожек. Электрическое сопротивление материала греющего элемента повышается, в результате снижается выделение тепловой энергии.

В горячих участках греющего кабеля расширение материала греющего элемента практически полностью разрывает токопроводящие дорожки. При этом электрическое сопротивление материала становится очень высоким, что приводит к значительному снижению выделения тепловой энергии.

Каждый участок саморегулируемый греющий кабель изменяет свои свойства только от конкретной температуры на данном участке вне зависимости от других участков кабеля. Таким образом саморегулирующийся кабель не имеет возможности перегреться и перегореть даже при пересечения кабеля.

Виды саморегулируемого греющего кабеля

Саморегулирующиеся кабели существенно различаются по типу материала матрицы и оболочки. Можно выделить группы кабелей на основе полиолефинов (полиэтиленов с различными добавками) и на основе фторопластов. Кабели второй группы отличаются весьма высокими характеристиками мощности, стойкостью к внешним воздействиям, но весьма дорогие. Для крыш применимы и кабели первой группы, но с обязательным указанием производителя, наличия UV-добавок, и рекомендациями по применению.

Безопасность греющих саморегулируемых кабелей

Системы на основе саморегулирующихся кабелей являются наиболее безопасными, с низким энергопотреблением, простыми в монтаже и эксплуатации.

Саморегулируемый кабель абсолютно безопасен для здоровья  не выделяет при работе никаких вредных веществ и не генерирует нежелательных полей.

Преимущества саморегулируемого кабеля

Возможность использования произвольными (от 25 см) длинами, отрезаемыми «по месту», без изменения основных характеристик. В ряде случаев не требуют использования регулирующей аппаратуры, кабели автоматически регулируют выделение тепла при изменении температуры. Не перегреваются и не перегорают даже при самопересечении, т.к. каждый участок кабеля сам приспосабливается к окружающим условиям теплоотдачи.

Саморегулируемый греющий кабель не боится перепадов температур, влаги, химических реагентов, огнеупорны и ПОЖАРОБЕЗОПАСНЫ, не боятся эксплуатацию на солнце, при скоплениях мусора и палой листвы… Их применение гарантирует максимальную результативность антиобледенительного комплекса, повышают тепловыделение в снегу и талой воде в 1,5—2 раза.

Недостатки саморегулирующихся кабелей

Стартовый ток при низкой окружающей температуре существенно (в полтора-два раза) превышает номинальный рабочий ток системы обогрева, что необходимо учитывать при расчете питающей сети и защитных устройств. Практическая невозможность обеспечить форсированный обогрев, например, для быстрого нагрева помещения.

Области применения саморегулирующегося греющего кабеля

Саморегулируемый греющий кабель

Область применения саморегулируемый греющий кабель (греющего кабеля):

v  В нефтяной, газовой, химической промышленности

• для обогрева трубопроводов и увеличения текучести транспортируемых веществ;
• для прогрева трубопроводов при минусовых температурах с целью исключения их перемерзания.

v  В пищевой промышленности

• для обогрева дренажных трубок кондиционеров и холодильных машин;
• подогрева лотков отвода воды из камер холода;
• разогрева картеров поршневых компрессоров перед запуском в минусовых температурах;
• оттаивания конденсата в холодильных машинах.

v  В строительстве

• для обогрева кровли и защиты карнизов крыш от образования наледи и сосулек;
• для защиты водостоков от перемерзания.

Преимущества саморегулирующегося нагревательного кабеля (греющего кабеля):

• Автоматически регулирует тепловыделение при изменении температуры.
• Может быть отрезан любой длины без изменения характеристик.
• Не перегревается и не перегорает.

Соответственно, системы на основе саморегулирующегося греющего кабеля надежны, долговечны, практичны и экономически выгодны.

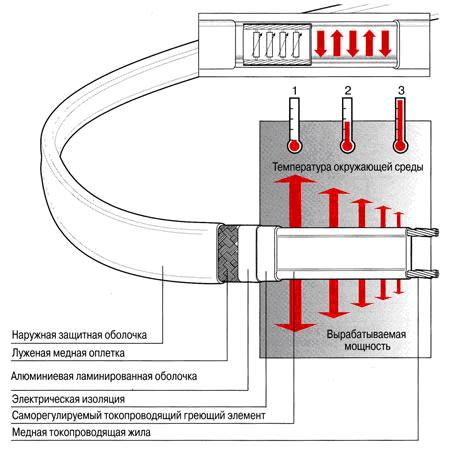

Саморегулирующийся кабель (см. рис.(греющий кабеля)) имеет две параллельные токопроводящие жилы. Токопроводящие жилы окружены саморегулирующейся полупроводниковой матрицей, в которой и происходит выделение тепла. Саморегулирующаяся полупроводниковая матрица характеризуется существенной зависимостью проводимости от температуры, а температурный коэффициент сопротивления проводящих пластмасс на порядок больше, чем у меди или стали. Это обеспечивает саморегулирование тепловой мощности нагревательного кабеля. Саморегулирующийся греющий кабель может изменять свою мощность локально, только в зоне перегрева; это свойство позволяет создавать безопасные системы обогрева трубопроводов и резервуаров, в том числе с переменными по длине трубопровода условиями теплоотдачи.

Основными характеристиками нагревательного кабеля являются линейная тепловая мощность, напряжение питания, минимальная и максимальная длина нагревательной секции при заданном напряжении, рабочая и максимально допустимая температуры.

Нагрев происходит, а за счет карбонатного пластикового полупроводника, благодаря чему не возникает вредное для человека электромагнитное излучение. Благодаря инфракрасному излучению с большой длиной волны (коэф. излучения составляет 90,7%) в помещении создается благоприятная атмосфера. Главной особенностью является то, что в различных природных условиях, в зависимости от окружающей температуры он автоматически регулирует теплоотдачу.


Экономия электроэнергии.

Скорость нагрева данного изделия по сравнению с аналогами без полупроводника не только в 2 раза выше, но и потребляет на 40% меньше электроэнергии в одинаковых условиях.

Что такое саморегулирующийся обогревательный кабель (греющий кабель)?

Carbon Heating Cable действует так, что если в помещении холодно, то он выделяет больше тепла и наоборот, тем самым обеспечивая экономию электроэнергии. Помимо этого, содержащиеся внутри элементы углерода выделяют инфракрасные лучи, повышая эффективность изделия.

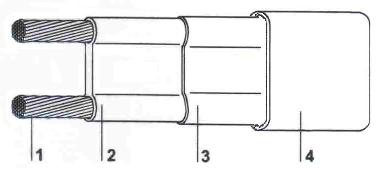

1.        Cooper bus wire – Медный шинопровод
2.       Self- Regulating semi conductor – Саморегулирующий полупроводник
3.       Inner adhesive jacket – Внутренняя полиэфирная оболочка
4.       Modified polyolefin out jacket – Модифицированная  наружная полиолефиновая оболочка

Данное изделие, в отличие от других нагревательных приборов, основано не на металлической сердцевине, а на карбонатном пластиковом полупроводнике, который обладает свойством PTC (положительный температурный коэффициент). Его особенностью является то, что в различных природных условиях, в зависимости от окружающей температуры он автоматически регулирует теплоотдачу.

Что такое инфракрасное излучение?

O       Прежде всего, они относятся к волнам большой длины. Превышает длину  волн видимого света, обладает большой теплоотдачей и проникающим воздействием. Проникая под кожу, инфракрасное излучение создает ощущение реального солнечного тепла. Это предотвращает появление разнообразных бактерий и улучшает кровообращение. Помимо этого, предотвращают старение и болезни, улучшает обмен веществ, смягчает болевые ощущения, выводит из организма тяжелые металлы, способствует хорошему сну, предотвращает образование плесени в помещениях и обеспечивает циркуляцию воздуха;
O       Имеются отрицательные ионы;
O       40% экономия электроэнергии;
O       В 2 раза больше скорость нагрева по сравнению с аналогами;
O       Легкость в монтаже, при установке кабель можно разрезать на требуемую длину.

При производстве кабелей температурного класса Т5(100С) и Т6(85С) использует способ «open annealing» (открытый отжиг).

Преимущества способа «open annealing»:

1)         Первоначальная теплотворная способность сохраняется даже после долгого срока использования и, тем самым, обеспечивается высокая долговечность кабеля;

2)         При включении кабеля потребляется в два раза меньше пускового тока, за счет чего затраты электроэнергии значительно снижаются;

3)         Значительно увеличена защита от внешнего повреждения и от температурного воздействия.

Область применения:

Применяется в системах защита труб от замерзания, водостоков, нефте-газо проводов от замерзания, поддержание температуры технологических емкостей и установок, обогрев полов (с стяжке), обогрев дорог и грунта.

Саморегулируемый греющий кабель, производится в Ю.Кореи. Завод специализируется только на изготовлении саморегулирующихся кабелей и выпускает эту продукцию уже более 11 лет. В производственной линейке можно найти абсолютно любой саморегулирующийся кабель от бытового 16 ватт на метр до промышленного, предназначенного для работы в агрессивных средах, 80 ватт на метр. Большая доля продукции поставляется на нефтяные шельфы Канады, Норвегии и Америки. Кабель сертифицирован по Европейским стандартам Nemko Ex Certificate (для применения во взрывоопасных зонах), Safety & Health Certificate (сертификат безопасности и экологичности). Так же получен Российский сертификат соответствия и сертификат пожарной безопасности.
Саморегулирующийся кабель - это нагревательный кабель, основой которого служит полупроводниковая матрица заключенная между двумя токопроводящими медными жилами. Матрица имеет свойство увеличивать свое сопротивление при увеличении температуры, в следствии протекания через нее электрического тока. В результате, при включении "холодного" саморегулирующегося кабеля матрица имеет определенное сопротивление, через нее идет ток, матрица нагревается, сопротивление увеличивается, ток при этом уменьшается. Таким образом, при определенной температуре наступает баланс между нагревом кабеля и потребляемой мощностью. Чем холоднее температура вокруг кабеля, тем больше выделяемая им мощность, и наоборот. Один и тот же саморегулируемый греющий кабель на разных участках может иметь разную температуру. В этом и заключается эффект саморегулирования. Такой саморегулируемый греющий кабель нарезается любой длинны.
