Устройство бытового кондиционера (сплит-системы)

Внутренний блок кондиционера.

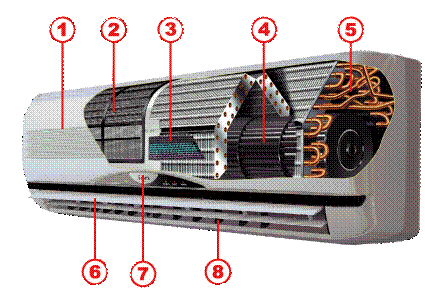

Внутренний блок состоит из следующих основных узлов:

1. Передняя панель - это пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
2. Фильтр грубой очистки, представляющий пластиковую сетку. Он предназначен для задержки крупной пыли, шерсти животных тополиново пуха и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

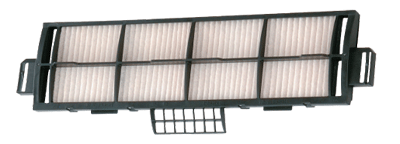

3. Система фильтров состоит из различных фильтров тонкой очистки среди которых обычно бывают: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль), антибактериальные и т.п.
4. Вентилятор, предназначенный для циркуляции очищенного и охлажденного либо подогретого воздуха в помещении.
5. Испаритель - это радиатор (теплообменник), в котором происходит нагрев холодного хладагента и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
6. Горизонтальные жалюзи, предназначены для регулировки направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
7. Индикаторная панель состоит из индикаторов (светодиодов), показывающих, в каком режиме работы кондиционера и сигнализирующие о возможных неисправностях.
8. Вертикальные жалюзи, которые регулируют направление воздушного потока по горизонтали.
9. Плата управления (на рисунке не показана), на которой размещен блок электроники с центральным микропроцессором.
10. Штуцерные соединения (на рисунке не показаны), расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Наружный блок кондиционера.

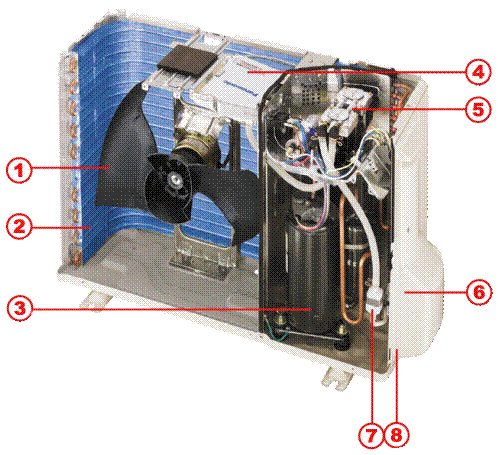

Наружный блок состоит из следующих основных узлов:
1. Вентилятор, создающий поток воздуха для обдува конденсатора.
2. Конденсатор - это радиатор, в котором происходит охлаждение и конденсация фреона, воздух проходящий мимо конденсатора нагревается и уходит в окружающую среду.
3. Компрессор, осуществляющий сжатие хладагента и поддержание его движения по холодильному контуру.
4. Плата управления устанавливается, как правило, в инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке.
5. Четырехходовой клапан устанавливается в моделях с функцией подогрева. В режиме обогрева этот клапан изменяет направление движения фреона, при этом внутренний и наружный блоки как бы меняются местами: внутренний блок работает на обогрев, а наружный на охлаждение.
6. Штуцерные соединения (на рисунке не видны) для подключения медных труб, соединяющих наружный и внутренний блоки.
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от частиц грязи, которые могут попасть в систему при монтаже кондиционера.
8. Защитная крышка, которая закрывает штуцерные соединения и электрические разъемы.

Принцип работы кондиционера.

Основными узлами любого кондиционера являются:

- Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
- Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
- Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
- ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
- Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.

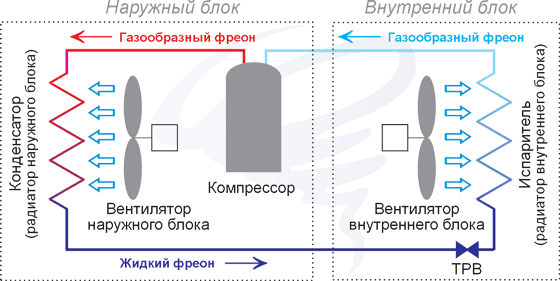

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла.
В процессе работы кондиционера происходит следующее. На вход компрессора из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С. Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С, после чего поступает в конденсатор.
Благодаря интенсивному обдуву конденсатора, фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.
На выходе конденсатора фреон находится в жидком состоянии, под высоким давлением и с температурой на 10 - 20°С выше температуры атмосферного воздуха. Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку свитую в спираль). На выходе ТРВ давление и температура фреона существенно понижаются, часть фреона при этом может испариться.
После ТРВ смесь жидкого и газообразного фреона с низким давлением поступает в испаритель. В испарителе жидкий фреон переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.
Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.
Кстати, одна из наиболее серьезных проблем в работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. В этом случае на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате компрессор просто выходит из строя. Причин, по которым фреон не успевает испариться может быть несколько, самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и включение кондиционера при отрицательных температурах наружного воздуха (в этом случае в испаритель поступает слишком холодный фреон).

Чистка фильтров кондиционера

Все современные кондиционеры обязательно оснащены фильтрами очистки воздуха. Они представляют собой мелкую сетку, которая спрятана под передней панелью кондиционера, засасывающей воздух. Предназначение фильтров – задержание вредоносной воздушной пыли и защита от нее радиатора внутреннего блока кондиционера.

Чтобы представить себе работу фильтров, достаточно вспомнить о пылесосе. По сути, стандартный кондиционер работает как обычный пылесос, где роль пылесборника (мешка для пыли) играют фильтры.
Установка и снятие фильтров за исключением случаев, когда внутренний блок кондиционера расположен очень высоко, напоминают замену пелесборного мешка в пылесосе.

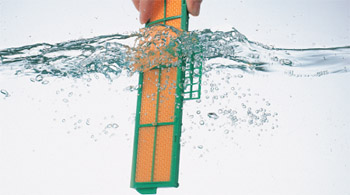

Следить за состоянием фильтров очень легко, достаточно их промыть в теплой воде, а затем тщательно просушить. Необходимое мытье фильтров должно происходить не чаще, чем раз в две, три недели. Фильтры очищающие сильно загрязненный воздух, с большим содержанием пыли, копоти, грязи нуждаются в более частом мытье. Игнорирование мытья фильтров, приводит к уменьшению обдува радиатора внутреннего блока кондиционера и соответственно, к низкокачественному охлаждению воздуха в кондиционируемом помещении.
Помимо этого страдает холодильная система, нарушение работы которой приводит к более печальным последствиям - обледенению медных трубопроводов. При включении такого кондиционера растаявший лед непременно начнет капать, а при большем загрязнении фильтров, когда дренажная системы засоряется комками пыли, вода из кондиционера льется ручьем. У совсем ленивых владельцев кондиционеров на пластинах радиатора нарастает такое количество грязи, что для ее удаления приходится использовать сильнодействующие химические очистители, что лишний раз вредит оборудованию.
Подводя итог, можно сказать, что регулярная чистка фильтров обеспечивает долгую безотказную работу кондиционера, а главное помогает владельцам климатической техники дышать чистым свежим воздухом.
Напомним, что чистка фильтров не входит в гарантийное обслуживание, а выполнятся потребителем самостоятельно.

Заправка кондиционера фреоном

Кондиционер, как любая функционирующая техника требует от владельца соблюдения правилам эксплуатации, тщательного ухода и проведения профилактики. Периодическое профилактическое сервисное обслуживание кондиционера, безусловно, предотвращает внезапные выходы из строя климатического оборудования, а так же продлевают сроки его бесперебойной работы, но, к сожалению, не решает всех проблем связанных с поломками кондиционеров.
Ленивым безответственным владельцам кондиционеров приходится чаще сталкиваться с самой распространенной причиной - с утечкой фреона (хлорфторуглерода) вещества, с помощью которого тепло из внутреннего блока сплит-системы переносится в наружный. Фреон (хладагент), состоящий из смеси метана и этана, является безвредным для здоровья людей веществом. Все существующие разновидности фреона R-12, R-22, R-134a, R-407C, R-410A отличаются по своему химическому составу и физическим свойствам. Активно используемый еще несколько лет тому назад фреон R-22 (не дорогой и прост в использовании) теперь применяется крайне редко и в основном только в старых моделях кондиционеров. На пренебрежение к фреону R-22 повлияло проведение в ряде европейских стран исследований «Влияние фреонов на разрушение озонового слоя» и как следствие принятие закона об ограничении применения озоноразрушающих хладагентов. Поэтому ориентированные на европейский рынок производители климатической техники стали выпускать кондиционеры, работающие только на озонобезопасных фреонах R-407C , R-410A, что отразилось повышением стоимости на кондиционеры, более дорогой монтаж и сервисное обслуживание.
Годовая норма утечки фреона составляет примерно 6 - 8 % и происходит даже при самом качественном монтаже. Причиной этому может послужить некачественная развальцовка межблочного трубопровода или естественная диффузия. Для компенсации периодической утечки хладагента кондиционер не реже чем раз в 1,5 - 2 года необходимо дозаправлять. Владелец, пустивший процесс не «самотек», не отслеживающий момент необходимости дозаправки, фактически калечит свое оборудование. Ведь падение количества фреона ниже допустимого уровня грозит перегревом работающего компрессора, который при правильной эксплуатации охлаждается фреоном. Без охлаждения хладагента (фреона) компрессор неминуемо выходит из строя, а стоимость нового приравнивается к половине стоимости системы кондиционирования.
Елезаметное охлаждение воздуха в помещении, визуальное обнаружении образований на штуцерных соединениях наружного блока инея или наледи, констатирует о недостатке хладагента в системе кондиционирования. Самым правильным в подобной ситуации будет незамедлительное выключение кондиционера без возобновления работы оборудования до приезда специалистов сервисной службы.
Стандартная заправка кондиционера осуществляется на месте, но в случае, когда заправить (дозаправить) не получается, а видимых легкоустранимых причин нет, оборудование демонтируется и транспортируется в сервисный центр для тщательной проверки (диагностики) и ремонта.

Сервисное обслуживание кондиционера

Сервисное обслуживание кондиционера – это комплекс периодически проводимых работ, которые предоставляются только климатическими компаниями и проводятся квалифицированными специалистами, обладающими практическими навыками и теоретической подготовкой в этой сфере. Диагностика климатического оборудования проводится на дорогой аппаратуре, что под силу только крупным зарекомендовавшим себя на рынке климатической техники компаниям.
Каждое приобретение кондиционера сопровождается гарантией на устранение фактических поломок. Но тогда спрашивается, зачем нужно сервисное облуживание, если уже есть гарантийное? Отличие сервисного обслуживания от гарантии заключается в периодическом обслуживании еще исправного, функционирующего в настоящий момент кондиционера. Ведь на много проще и дешевле своевременно проводить диагностику климатической техники, предпринимать профилактические меры, при необходимости производить чистку и контроль за работой оборудования, чем ремонтировать по гарантии уже сломавшийся кондиционер. Сервисное обслуживание кондиционера в климатической компании в несколько раз увеличивает срок бесперебойной работы кондиционера, при максимальной производительности и КПД, а так же предотвращает риск внезапного выхода из строя. Зачастую сломанные кондиционеры приводят в негодность стены, мебель, промышленную и офисную технику, что становится неприятной неожиданность в дополнительных расходах.
Современные технологии, высокий уровень и большой опыт работы в сфере создания комфортного микроклимата в любом помещении помогут воплотить в жизнь ваши самые смелые инженерные решения, помогут подобрать кондиционер, установить кондиционер, подключить кондиционер, возьмут на себя обязательства по гарантии и сервисному обслуживанию кондиционера, произведут ремонт любой сложности и категории.
В состав монтажных бригады входят высококвалифицированные специалисты (инженеры), предварительно прошедшие практику на заводах-изготовителях климатической техники, имеющие сертификат высшей категории на право занятия профессиональной деятельностью.
Налаженная система поставок необходимого оборудования и запасных частей на весь модельный ряд кондиционеров, позволяет оперативно реагировать на потребности и жалобы наших клиентов.
Помимо периодического сервисного обслуживания кондиционеров любого типа, мы практикуем разовые ремонтно-профилактические работы и техобслуживание оборудования. Для этого проводится комплексная проверка климатической техники во всех ее рабочих режимах, а при необходимости устранении неполадок без замены деталей и узлов оборудования.
В сервисное обслуживание входят: выезд сервисной бригады, диагностика моно-сплитов настенного, оконного типа, кондиционеров колонного, кассетного, напольно-потолочного, потолочного, мультизонального типов, проверка и чистка теплообменника внешнего и внутреннего блоков, проверка и чистка фильтров, испарителя, конденсатора, проверка и чистка дренажной системы кондиционера, измерение температуры выходного потока, измерение рабочего давления в системе, диагностика утечки фреона, в том числе с помощью течеискателя, дозаправка кондиционера фреоном (хладагентом), если это необходимо, перевод кондиционера с летнего режима на зимний, с зимнего на летний, пуско-наладочные работы, ремонтно-восстановительные работы, транспортировка в/из сервисного центра для проведения ремонтных работ, консультирование и обучение клиентов основным правилам использования кондиционеров и ухода за оборудованием.
Эксплуатация кондиционера

Нельзя долго оставаться под направленным на вас потоком холодного воздуха.
Ни в коем случае не переохлаждайте помещение. Сильное переохлаждение способствует ухудшению самочувствия, что часто приводит к простудным заболеваниям.
Запрещается засовывание пальцев и вообще любых предметов в отверстия, предназначенные для входа и выхода воздуха.
Лопасти вращающегося с высокой скоростью вентилятора могут сильно покалечить.
Категорически запрещен самостоятельный ремонт кондиционера.
Нельзя самовольно перемонтировать кондиционер на другое место. Перемонтаж или ремонт неисправного кондиционера может закончится поражением током или возгоранием оборудования.
При неожиданном появлении признаков неисправности кондиционера, а именно при запахе гари, странном стуке и треске внутри корпуса кондиционера, капающей воде и сосульках следует немедленно отключить кондиционер от сети питания. Продолжение эксплуатации неисправного кондиционера неминуемо приводит к его поломке, опасному для жизни поражению током, пожару, порчи помещения и интерьера.
Нельзя дотрагиваться до кондиционера мокрыми или влажными руками. Подобный неосмысленный поступок может привести к поражению током.
Категорически запрещается мыть кондиционер водой. Может ударить током.
Наличие кондиционера не избавляет Вас от проветривания помещения, в противном случае происходит рециркуляция одного и того же воздуха без поступления нового свежего. Особенно актуальна эта проблема в помещении, где горит камин, зажигаются свечи и т.д., ведь недостаточная вентиляция ведет к заметному уменьшению кислородосодержания в воздухе.
Во избежание причинения вреда влагой (из кондиционера может капать вода), не стоит ничего размещать под внутренним или внешним блоком кондиционера. Запрещено размещение нагревательных приборы или горящих предметов в зонах, обдуваемых кондиционером.
Не следует располагать в зоне прямого попадания струи воздуха на комнатные растения или на животных. Это приносит вред растениям и здоровью домашних питомцев.
Ни в коем случае не заслоняйте отверстия, предназначенные для входа и выхода воздуха. Затруднение циркуляции воздуха приводит к падению производительности кондиционера или что еще хуже к его поломке.
